ÍTEM CCP081: ANCLAJE PROVISIONAL DE MURO PANTALLA.
CARACTERÍSTICAS TÉCNICAS

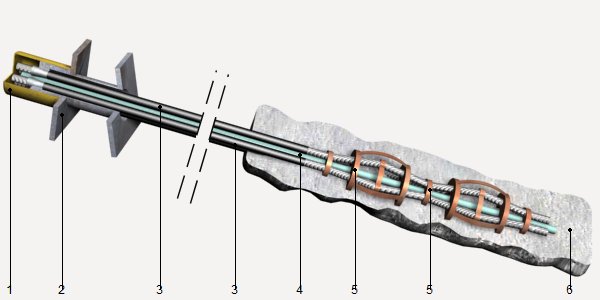

Anclaje provisional de muro pantalla al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla durante los trabajos de excavación de las tierras, hasta que se rigidice definitivamente el muro mediante sus uniones con el resto de la estructura, durante un tiempo de servicio inferior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 114 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; fijación de los cables a la cabeza de anclaje formada por placa de apoyo y cuña de acero; tesado de los cables con gato de tesado multifilar y central hidráulica, una vez fraguada la lechada de cemento; sellado de la perforación y puesta en servicio, y carga manual de escombros sobre camión o contenedor.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS
DEL SOPORTE.
Se habrán extraído las tierras por la cara interior del muro pantalla hasta la cota necesaria.
DEL CONTRATISTA.
Presentará prueba documental de la capacidad técnica de la empresa ejecutora.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Perforación de la pantalla y el terreno. Colocación de los cables. Inyección de la lechada. Colocación de la cabeza de anclaje. Fijación de los cables a la cabeza de anclaje. Tesado de los cables. Sellado de la perforación. Destesado. Limpieza de los restos generados. Carga manual de escombros sobre camión o contenedor.
CONDICIONES DE TERMINACIÓN.
El anclaje mantendrá la rigidez durante su vida útil.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto.
