IUS015

m

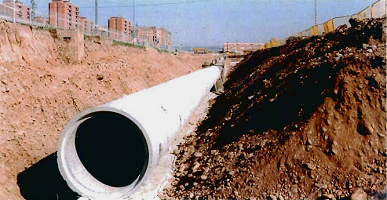

Colector enterrado de hormigón armado.

349,26Bs

Colector enterrado, formado por tubo de hormigón armado para alcantarillado sanitario sin presión, fabricado por compresión radial, clase 60, carga de rotura 60 kN/m², de 300 mm de diámetro nominal (interior), unión por toma de corriente y campana con junta elástica. El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt46thb020aa

m

Tubo de hormigón armado para alcantarillado sanitario sin presión, fabricado por compresión radial, clase 60, carga de rotura 60 kN/m², de 300 mm de diámetro nominal (interior), unión por toma de corriente y campana con junta elástica, en tramos de 420 mm de diámetro exterior, 60 mm de espesor, 2400 mm de longitud útil, 2500 mm de longitud total, campana de 520 mm de diámetro exterior y 420 kg de peso, con junta de caucho EPDM, de deslizamiento y compresión, tipo arpón.

1,050

177,41

186,28

mt46thb110a

kg

Lubricante para unión con junta elástica, en colector enterrado de alcantarillado sanitario sin presión.

0,013

25,97

0,34

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,419

127,80

53,55

Subtotal materiales:

240,17

2

Equipo y herramienta

mq04cag010b

h

Camión con grúa de hasta 10 t.

0,114

420,09

47,89

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,054

273,96

14,79

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,346

26,26

9,09

Subtotal equipo y herramienta:

71,77

3

Mano de obra

mo041

h

Especialista de construcción de obra civil.

0,309

56,74

17,53

mo087

h

Ayudante 1ª de construcción de obra civil.

0,305

42,41

12,94

Subtotal mano de obra:

30,47

4

Herramienta menor

%

Herramienta menor

2,000

342,41

6,85

Coste de mantenimiento decenal: 17,46Bs en los primeros 10 años.

Costos directos (1+2+3+4):

349,26

ÍTEM IUS015: COLECTOR ENTERRADO DE HORMIGÓN ARMADO.

CARACTERÍSTICAS TÉCNICAS

Colector enterrado, formado por tubo de hormigón armado para alcantarillado sanitario sin presión, fabricado por compresión radial, clase 60, carga de rotura 60 kN/m², de 300 mm de diámetro nominal (interior), unión por toma de corriente y campana con junta elástica, con una pendiente mínima del 2,00%, para conducción de alcantarillado sanitario sin presión, colocado sobre lecho de arena de 10 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 30 cm por encima de la generatriz superior. Incluso, juntas de goma, lubricante para montaje, accesorios y piezas especiales.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, entre caras interiores de cámaras de inspección u otros elementos de unión, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto, entre caras interiores de cámaras de inspección u otros elementos de unión, incluyendo los tramos ocupados por piezas especiales.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno principal.
