IOJ020

m

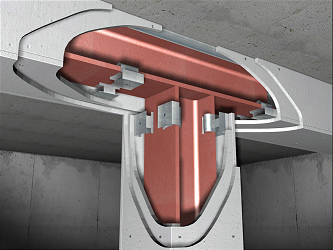

Protección pasiva contra incendios de estructura metálica, con placas de yeso laminado.

280,87Bs

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt12psg200e

m

Perfil angular 30x30x0,7 mm, de acero galvanizado.

2,000

6,74

13,48

mt12psg082

Ud

Fijación para hormigón.

3,200

1,78

5,70

mt12psg050c

m

Maestra 60/27 de plancha de acero galvanizado, de ancho 60 mm.

2,000

12,17

24,34

mt12pmk011a

Ud

Clip de protección de 72x48x41 mm.

3,200

11,07

35,42

mt12psg010l

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 15 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,475

172,53

81,95

mt12psg010o

m²

Placa de yeso laminado reforzada con tejido de fibra GM-F / 1200 / longitud / 25 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,292

245,31

71,63

mt12psg081b

Ud

Tornillo autoperforante 3,5x25 mm.

30,000

0,07

2,10

mt12psg030a

kg

Pasta para juntas.

2,550

10,68

27,23

mt12psg040

m

Cinta de juntas.

2,000

0,29

0,58

Subtotal materiales:

262,43

2

Mano de obra

mo053

h

Especialista en montaje de mamparas y sistemas de placas.

0,181

41,48

7,51

mo100

h

Ayudante 1ª en montaje de mamparas y sistemas de placas.

0,181

29,95

5,42

Subtotal mano de obra:

12,93

3

Herramienta menor

%

Herramienta menor

2,000

275,36

5,51

Coste de mantenimiento decenal: 132,01Bs en los primeros 10 años.

Costos directos (1+2+3):

280,87

ÍTEM IOJ020: PROTECCIÓN PASIVA CONTRA INCENDIOS DE ESTRUCTURA METÁLICA, CON PLACAS DE YESO LAMINADO.

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
