EMY230

Ud

Reparación de cabeza de vigueta de madera, mediante armaduras de fibra de carbono.

3.299,31Bs

Reparación de cabeza de vigueta de madera, eliminando el extremo deteriorado y macizándolo con 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, armado con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera, previa imprimación de la superficie de madera con lechada del mismo mortero epoxi.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt08eup180

m

Film estirable transparente de 500 mm de ancho y 23 µ de espesor.

1,500

0,19

0,29

mt26reh100o

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,520

109,86

57,13

mt26reh350a

m

Barra de fibra de carbono embebida en una matriz epoxi, de 8 mm de diámetro, ligera, con superficie arenada para mejora de la adherencia, fabricada por pultrusión, para armado y refuerzo estructural.

3,200

451,55

1.444,96

mt09reh321a

kg

Mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, con endurecedor amínico, sin retracción, de elevada resistencia mecánica, impermeable al agua y con alta resistencia a los agentes químicos, para anclajes y rellenos.

31,500

40,86

1.287,09

mt08eva010c

m²

Sistema de encofrado recuperable para la ejecución de vigas de hormigón para revestir, compuesto de: puntales metálicos telescópicos, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles, entre 3 y 4 m de altura libre de planta.

1,000

167,28

167,28

Subtotal materiales:

2.956,75

2

Equipo y herramienta

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,355

18,43

6,54

Subtotal equipo y herramienta:

6,54

3

Mano de obra

mo020

h

Especialista de construcción.

1,796

40,29

72,36

mo113

h

Ayudante 2ª de construcción.

1,796

28,77

51,67

mo017

h

Especialista carpintero.

2,072

40,94

84,83

mo058

h

Ayudante 1ª carpintero.

2,072

30,15

62,47

Subtotal mano de obra:

271,33

4

Herramienta menor

%

Herramienta menor

2,000

3.234,62

64,69

Coste de mantenimiento decenal: 131,97Bs en los primeros 10 años.

Costos directos (1+2+3+4):

3.299,31

ÍTEM EMY230: REPARACIÓN DE CABEZA DE VIGUETA DE MADERA, MEDIANTE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

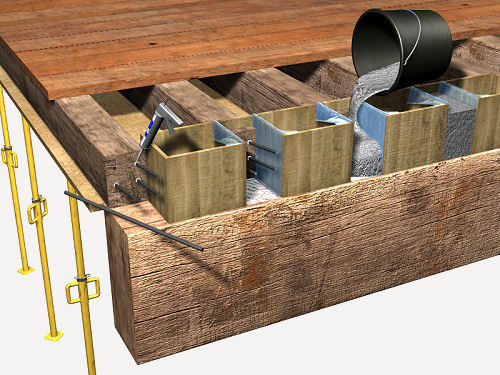

Reparación de cabeza de vigueta de madera, cortando la zona deteriorada o degradada y macizándola mediante el vaciado por gravedad de 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, previa colocación de la armadura con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera. Incluso montaje del sistema de encofrado en la zona a intervenir, colocación de film protector de polietileno, sellado del encofrado para evitar fugas, limpieza e imprimación de la madera con lechada del mismo mortero epoxi, desmontaje del sistema de encofrado, acopio, retirada y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Saneado y corte de la zona dañada. Montaje del sistema de encofrado. Colocación del film protector. Ejecución de los taladros. Anclaje de la armadura con resina. Sellado del encofrado. Limpieza e imprimación de la madera. Vaciado del mortero. Desmontaje del sistema de encofrado. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
