ASA011 |
Ud |

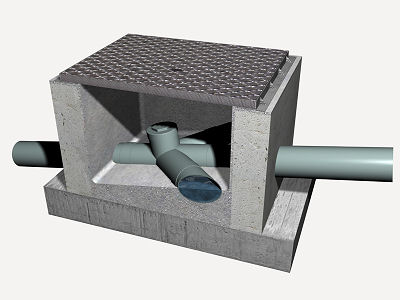

Cámara de inspección de hormigón "in situ". |
837,23Bs |
||
|
Cámara de paso, de hormigón simple "in situ", de dimensiones interiores 40x40x50 cm, con marco y tapa de fundición. |
|||||
|
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
|
1 |
Materiales |
||||
|
mt10hmf120Be |
m³ |
Hormigón simple H30, para un ambiente severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87. |
0,218 |
963,63 |
210,07 |
|
mt11var130 |
Ud |
Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro. |
1,000 |
318,56 |
318,56 |
|
mt08epr030a |
Ud |
Molde reutilizable para formación de cámaras de inspección de sección cuadrada de 40x40x50 cm, de plancha metálica, incluso parte proporcional de accesorios de montaje. |
0,050 |
1.302,88 |
65,14 |
|
mt11tfa010a |
Ud |
Marco y tapa de fundición, 40x40 cm, para cámara de inspección registrable, carga de rotura 125 kN. |
1,000 |
178,39 |
178,39 |
|
Subtotal materiales: |
772,16 |
||||
|
2 |
Mano de obra |
||||
|
mo020 |
h |
Especialista de construcción. |
1,004 |
32,06 |
32,19 |
|
mo113 |
h |
Ayudante 2ª de construcción. |
0,725 |
22,71 |
16,46 |
|
Subtotal mano de obra: |
48,65 |
||||
|
3 |
Herramienta menor |
||||
|
% |
Herramienta menor |
2,000 |
820,81 |
16,42 |
|
|
Coste de mantenimiento decenal: 41,86Bs en los primeros 10 años. |
Costos directos (1+2+3): |
837,23 |
|||
Pliego de condiciones
|
ÍTEM ASA011: CÁMARA DE INSPECCIÓN DE HORMIGÓN "IN SITU". CARACTERÍSTICAS TÉCNICAS Formación de cámara de paso enterrada, de hormigón simple "in situ" H30, para un ambiente severo, tamaño máximo del agregado 20 mm, consistencia blanda, de dimensiones interiores 40x40x50 cm, sobre solera de hormigón simple de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, cerrada superiormente con marco y tapa de fundición carga de rotura 125 kN. Incluso molde reutilizable de plancha metálica amortizable en 20 usos, colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros, asentándolo convenientemente con el hormigón en el fondo de la cámara de inspección, conexiones de conducciones y remates. Totalmente montada, conexionada y probada sin incluir la excavación ni el relleno del trasdós. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que la ubicación de la cámara de inspección se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la cámara de inspección. Eliminación de las tierras sueltas del fondo de la excavación. Vaciado y compactación del hormigón en formación de solera. Colocación del molde reutilizable. Vaciado y compactación del hormigón en formación de la cámara de inspección. Retirada del molde. Empalme y rejuntado de los colectores a la cámara de inspección. Relleno de hormigón para formación de pendientes y colocación del colector de conexión de PVC en el fondo de la cámara de inspección. Colocación de la tapa y los accesorios. Eliminación de restos, limpieza final y retirada de escombros. Carga de escombros sobre camión o contenedor. CONDICIONES DE TERMINACIÓN. La cámara de inspección quedará totalmente estanca. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
