Enviar sugerencia | Exportación: |
|
|
IUS082 |
m |
Sumidero de PVC. |
1.009,63Bs |
||
|

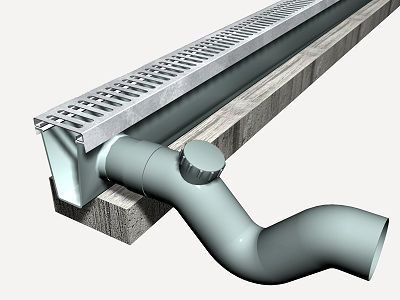

Canaleta prefabricada de PVC, de 500 mm de longitud, 130 mm de ancho y 64 mm de alto con rejilla de garaje de acero galvanizado, carga de rotura 15 kN, de 500 mm de longitud 130 mm de ancho. |
|||||
|
Código |
Unidad |
Descripción |
Cantidad |
Precio unitario |
Precio parcial |
|
1 |
Materiales |
||||
|
mt10hmf120de |
m³ |
Hormigón simple H21, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87. |
0,043 |
837,69 |
36,02 |
|
mt11cng010a |
Ud |
Canaleta prefabricada de PVC, de 500 mm de longitud, 130 mm de ancho y 64 mm de alto, incluso parte proporcional de piezas especiales. |
2,000 |
153,48 |
306,96 |
|
mt11cng020c |
Ud |
Rejilla de garaje de acero galvanizado, carga de rotura 15 kN, de 500 mm de longitud 130 mm de ancho. |
2,000 |
156,06 |
312,12 |
|
mt11var120b |
Ud |
Sifón en línea de PVC, color gris, registrable, con unión macho/hembra, de 110 mm de diámetro. |
1,000 |
316,40 |
316,40 |
|
Subtotal materiales: |
971,50 |
||||
|
2 |
Mano de obra |
||||
|
mo041 |
h |
Especialista de construcción de obra civil. |
0,418 |
32,06 |
13,40 |
|
mo087 |
h |
Ayudante 1ª de construcción de obra civil. |
0,209 |
23,61 |
4,93 |
|
Subtotal mano de obra: |
18,33 |
||||
|
3 |
Herramienta menor |
||||
|
% |
Herramienta menor |
2,000 |
989,83 |
19,80 |
|
|
Coste de mantenimiento decenal: 50,48Bs en los primeros 10 años. |
Costos directos (1+2+3): |
1.009,63 |
|||
Pliego de condiciones
|
ÍTEM IUS082: SUMIDERO DE PVC. CARACTERÍSTICAS TÉCNICAS Formación de canaleta prefabricada de PVC, de 500 mm de longitud, 130 mm de ancho y 64 mm de alto con rejilla de garaje de acero galvanizado, carga de rotura 15 kN, de 500 mm de longitud 130 mm de ancho, realizado sobre solera de hormigón simple H20, para un ambiente no severo, tamaño máximo del agregado 20 mm, consistencia blanda de 10 cm de espesor. Incluso parte proporcional de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida en proyección horizontal, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS DEL SOPORTE. Se comprobará que la ubicación y el recorrido se corresponden con los de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado del sumidero. Eliminación de las tierras sueltas en el fondo previamente excavado. Vaciado y compactación del hormigón en formación de solera. Montaje de los accesorios en la canaleta. Colocación del sumidero sobre la base de hormigón. Formación de agujeros para conexionado de tubos. Empalme y rejuntado de la tubería al sumidero. Colocación del sifón en línea. CONDICIONES DE TERMINACIÓN. Se conectará con la red de alcantarillado sanitario del edificio, asegurándose su estanqueidad y circulación. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a obturaciones y tráfico pesado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto. |
