IUS071

Ud

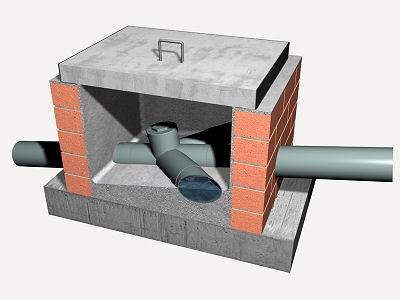

Cámara de inspección de mampostería.

1.057,75Bs

Cámara de paso, registrable, de obra de mampostería, de dimensiones interiores 50x50x50 cm, con tapa prefabricada de hormigón armado, sobre solera de hormigón simple.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10hmf120Be

m³

Hormigón simple H30, para un ambiente severo, tamaño máximo del agregado 20 mm, consistencia blanda, con un asentamiento de 6 a 9 cm, medido con el cono de Abrams, premezclado en planta, según CBH 87.

0,182

974,58

177,37

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

100,000

1,85

185,00

mt08aaa010a

m³

Agua.

0,013

10,79

0,14

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,088

147,60

12,99

mt08cem000j

kg

Cemento gris en sacos.

17,738

1,12

19,87

mt11var130

Ud

Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro.

1,000

318,05

318,05

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u hormigones.

0,169

8,63

1,46

mt11var100

Ud

Conjunto de elementos necesarios para garantizar el cierre hermético al paso de olores mefíticos en cámaras de inspección de alcantarillado, compuesto por: angulares y calaminas metálicas con sus elementos de fijación y anclaje, junta de neopreno, aceite y demás accesorios.

1,000

69,97

69,97

mt11arf010b

Ud

Tapa de hormigón armado prefabricada, 60x60x5 cm.

1,000

148,42

148,42

Subtotal materiales:

933,27

2

Equipo y herramienta

mq06hor010

h

Hormigonera.

0,042

10,26

0,43

Subtotal equipo y herramienta:

0,43

3

Mano de obra

mo041

h

Especialista de construcción de obra civil.

1,855

32,06

59,47

mo087

h

Ayudante 1ª de construcción de obra civil.

1,857

23,61

43,84

Subtotal mano de obra:

103,31

4

Herramienta menor

%

Herramienta menor

2,000

1.037,01

20,74

Coste de mantenimiento decenal: 52,89Bs en los primeros 10 años.

Costos directos (1+2+3+4):

1.057,75

ÍTEM IUS071: CÁMARA DE INSPECCIÓN DE MAMPOSTERÍA.

CARACTERÍSTICAS TÉCNICAS

Formación de cámara de paso, registrable, enterrada, construida con mampostería de ladrillo cerámico macizo, de 1/2 pie de espesor, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, de dimensiones interiores 50x50x50 cm, sobre solera de hormigón simple H30, para un ambiente severo, tamaño máximo del agregado 20 mm, consistencia blanda de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, cerrada superiormente con tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos. Incluso colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros, asentándolo convenientemente con el hormigón en el fondo de la cámara de inspección, conexiones de conducciones y remates. Totalmente montada, conexionada y probada sin incluir la excavación ni el relleno del trasdós.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
